Hướng dẫn sử dụng thiết bị Ubibot GS1-L

I. Tổng quan về thiết bị

Thiết bị sử dụng pin sạc 2,900mAh hoặc nguồn DC 5-12V, trường hợp kết nối với đèn còi hú tại chỗ, cần lắp nguồn DC này
Nếu chỉ sử dụng nguồn pin, thời gian sử dụng từ 3-5 ngày

Bật nguồn: Nhấn và giữ nút nguồn trong 3 giây
Tắt nguồn: Nhấn và giữ nút nguồn trong 3 giây
Khôi phục cài đặt gốc: Tắt nguồn thiết bị, nhấn giữ đồng thời nút nguồn và nút menu khoảng 8 giây, đến khi nghe thấy thiết bị đọc “The device will now reset”

Bước 1: Kết nối thiết bị với nguồn DC
Bước 2: Khởi động phần mềm, điền địa chỉ email vào mục ‘Tài Khoản’ và ‘Mật khẩu’ sau đó bấm ‘Đăng nhập’ để đăng nhập tài khoản đã cài thiết bị phát Lora trước đó.

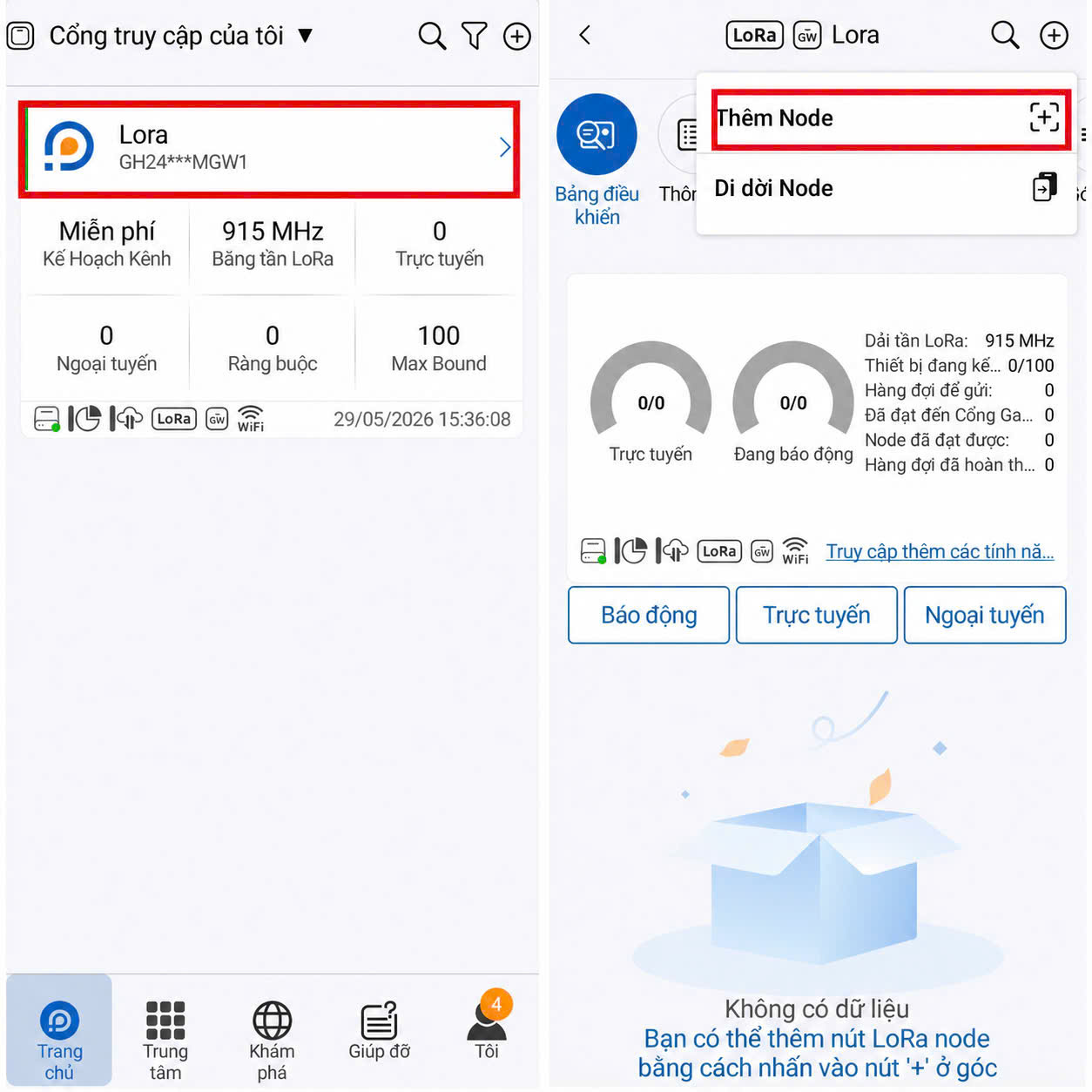

Bước 3: Giao diện chính chọn kênh thiết bị phát Lora. Sau đó ở mục ‘Bảng điều khiển’ nhấn dấu ‘+’ phía trên tay phải và chọn ‘Thêm Node’

Cần bật chức năng chia sẻ vị trí, Bluetooth để quét được Lora và Bluetooth của thiết bị. (Có thể tắt chia sẻ vị trí sau khi hoàn tất cài đặt)
Trên thiết bị phần cứng: Bật nguồn, nhấn nút nguồn một lần
Sau đó trên app nhấn “Tiếp theo” để sang bước tiếp theo

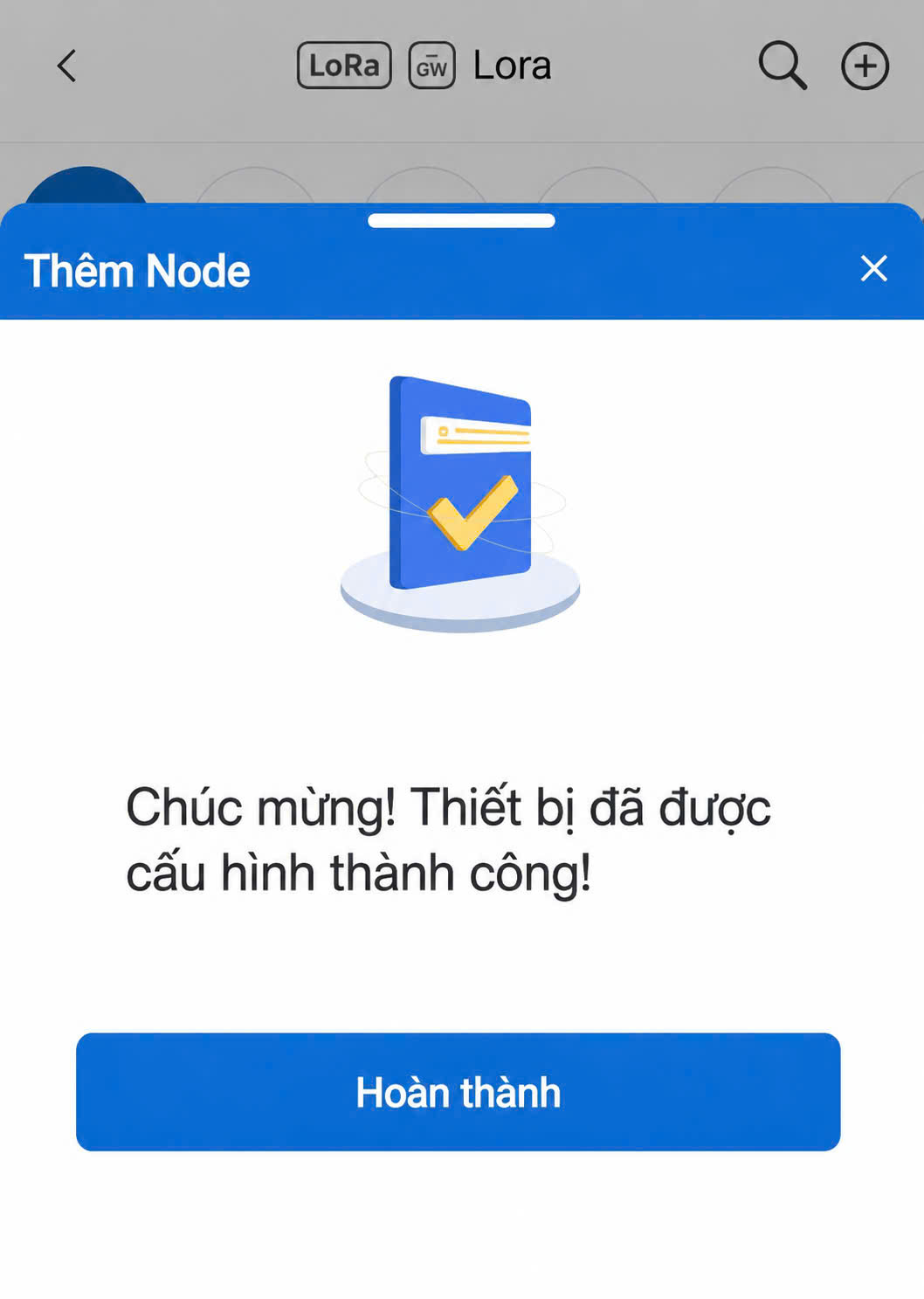

Phần mềm tự động kết nối Lora

Quay lại trang chủ, chọn kênh của tôi, sau đó chọn thiết bị cần cài đặt

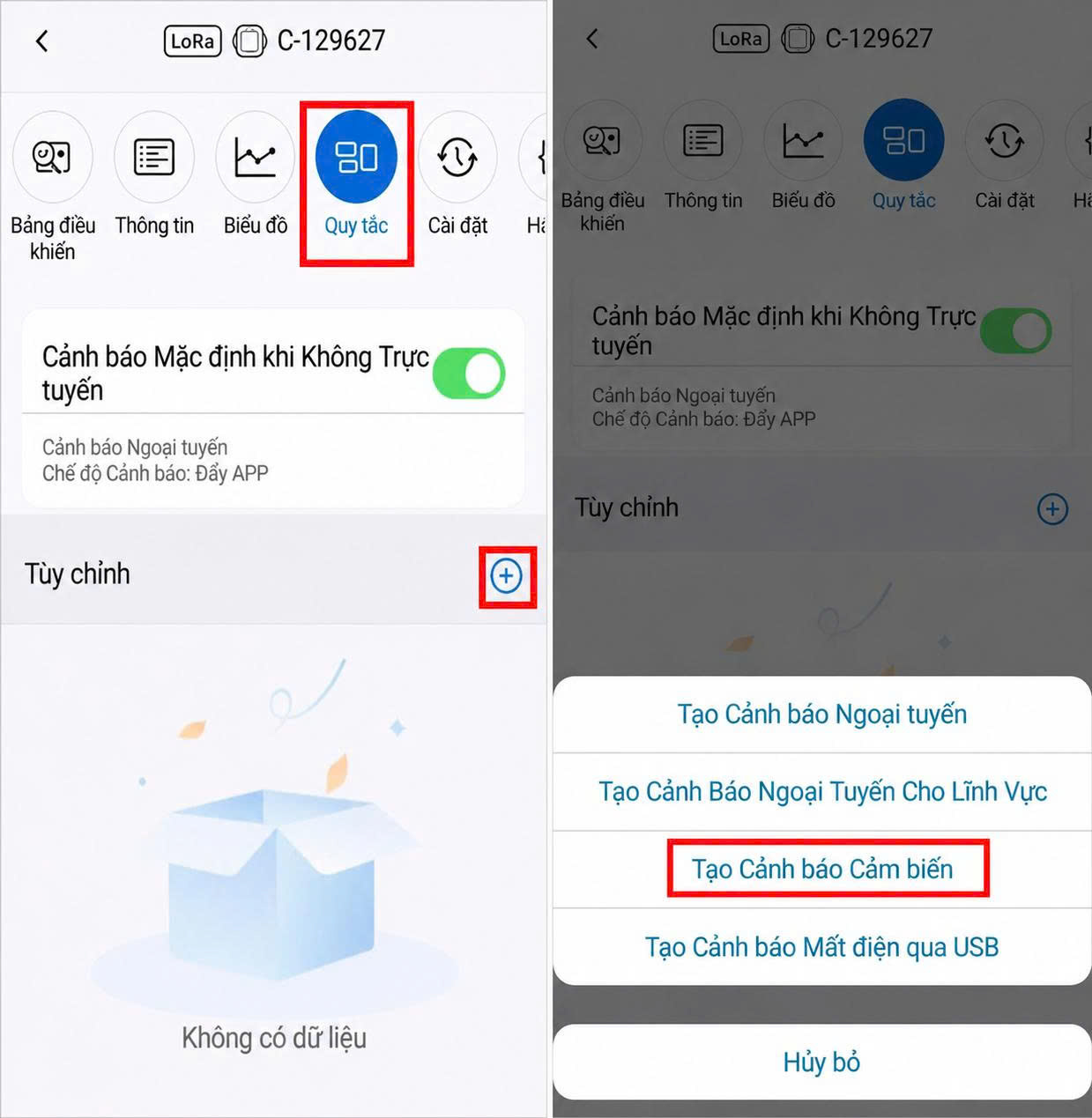

Chọn thẻ ‘Quy tắc’, mặc định đã có ‘Cảnh báo Mặc định khi Không Trực tuyến’
Bấm vào ‘+’ để thêm các cảnh báo.
Để tạo cảnh báo nhiệt độ độ ẩm, chọn “Tạo Cảnh báo Cảm biến” như hình bên dưới

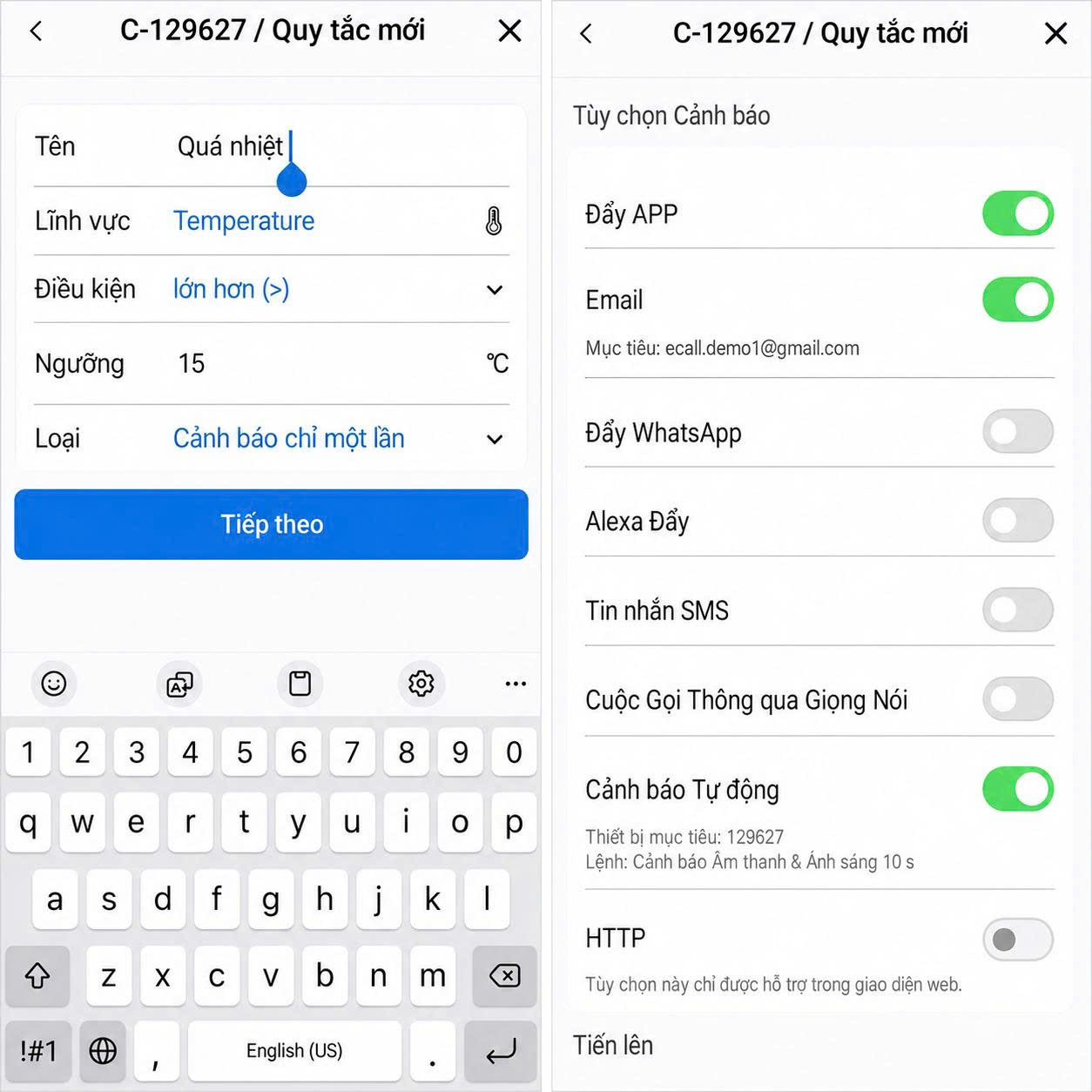

Tạo cảnh báo cảm biến
Ví dụ cài đặt cảnh báo ‘Nhiệt độ cao’ trên thiết bị, làm theo hình hướng dẫn phía dưới
Mục ‘Lĩnh vực’ chọn Temperature cho cảm biến nhiệt độ trên thiết bị, Humidity cho độ ẩm và nếu là nhiệt độ trên dây cảm biến sẽ chọn “RS485 Temperrature”
Mục ‘Điều kiện’ là khi nhiệt độ lớn hơn giá trị điền trong mục ‘Ngưỡng’
Mục ‘Đẩy APP’ là cảnh báo qua app, ‘Email’ cảnh báo qua email
Mục ‘Cảnh báo Tự Động’ là cảnh báo qua chuông tại chỗ, chọn “Cảnh báo Âm thanh 10s” chuông trên thiết bị sẽ báo động trong 10 giây khi xẩy ra sự cố

Tạo cảnh báo cảm biến
Để tạo nhiều cảnh báo ví dụ cho độ ẩm hoặc dây cảm biến mở rộng, làm tương tự như các bước ở trên.

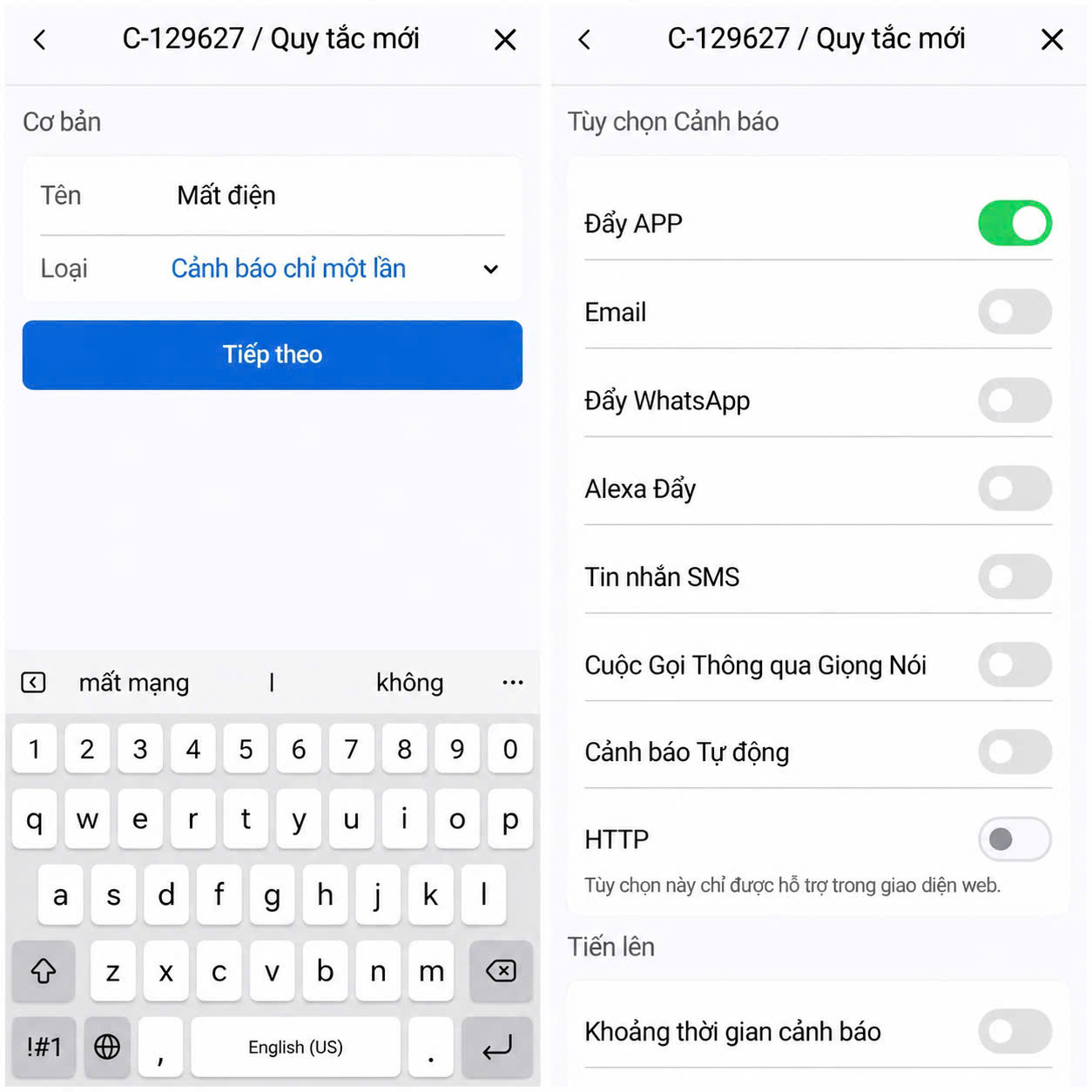

Vẫn trong mục “Quy tắc“, bấm vào ‘+’ , chọn “Tạo Cảnh báo Mất điện qua USB”

Người muốn nhận chia sẻ quản lý thiết bị phải cài app “Ubibot connect”, và tạo một tài khoản mới

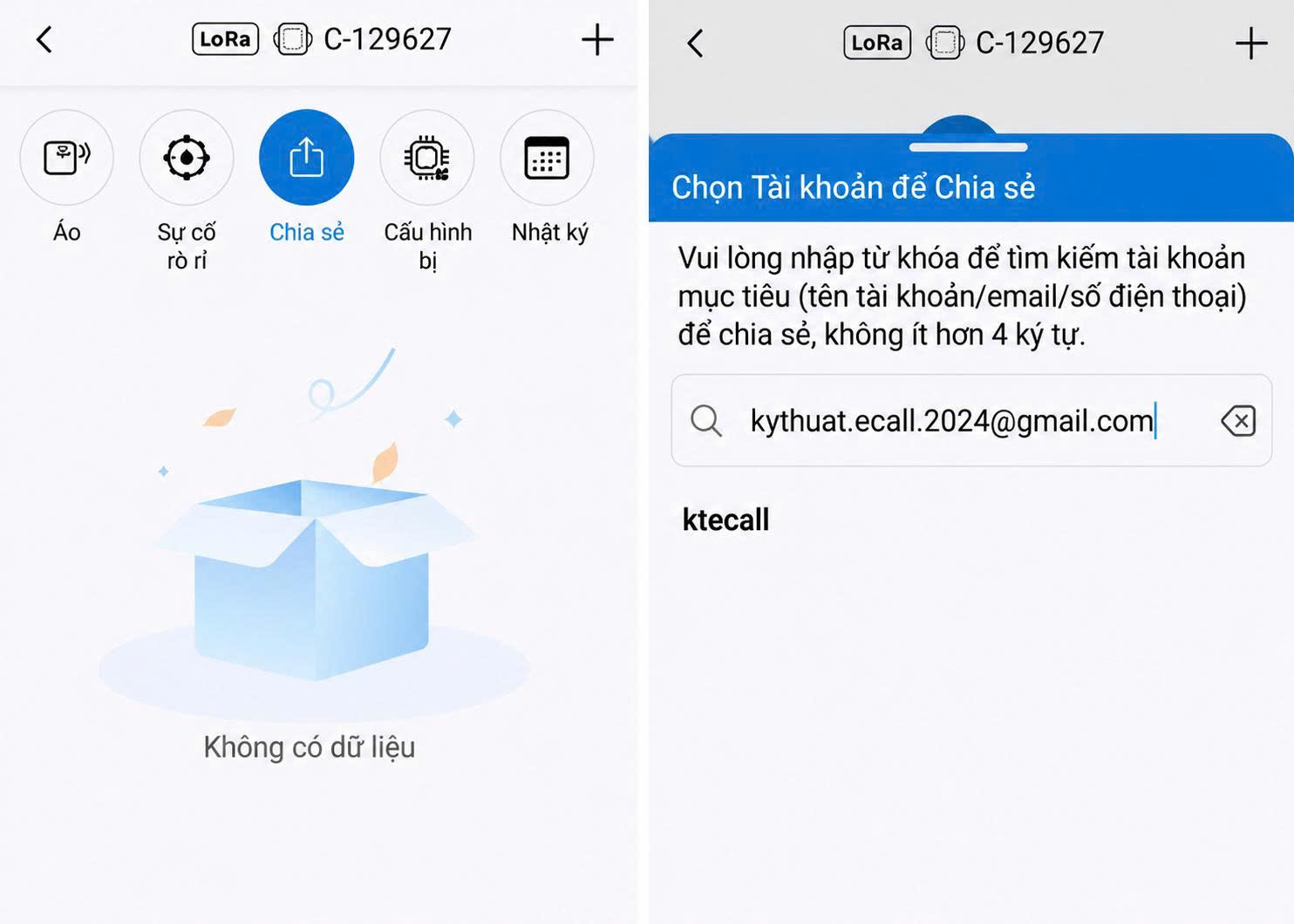

Để chia sẻ, vào thẻ “Chia sẻ“, bấm nút “+“, và nhập tên email của tài khoản người được chia sẻ

Bước 1: Truy cập vào app ubibot trên điện thoại
Bước 2: Tại giao diện trang chủ chọn ‘Kênh của tôi’ sau đó chọn ‘Cổng truy cập của tôi’

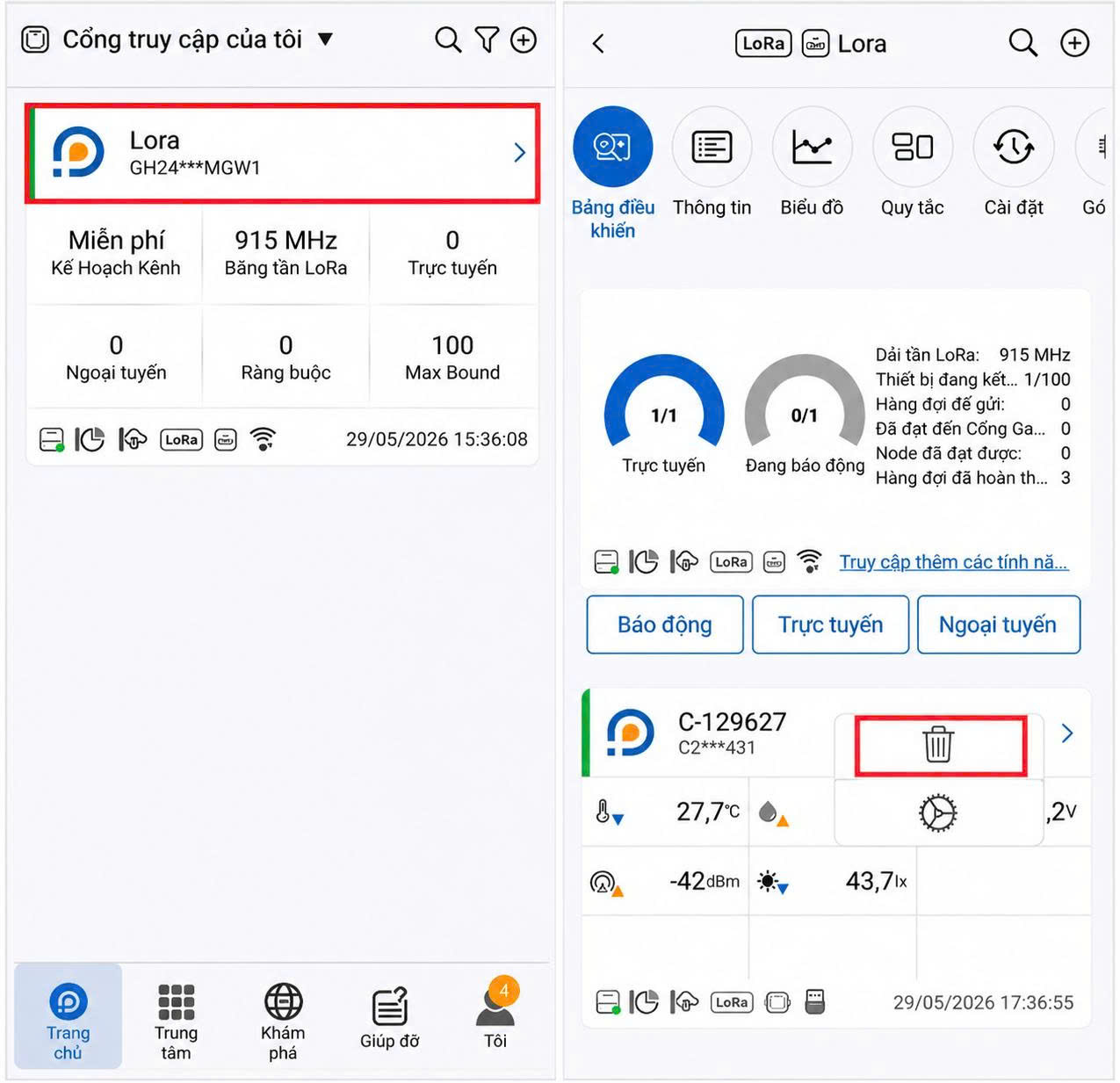

Xoá thiết bị GS1-L khỏi thiết bị phát Lora
Bước 3: Chọn thiết bị phát Lora, sau đó ở ‘Bảng điều khiển’ chọn thiết bị và nhấn giữ dòng tên thiết bị GS1-L muốn xóa

Bước 1: Truy cập theo địa chỉ https://console.ubibot.com/
Lưu ý: Để cài đặt thời gian lấy mẫu và đồng bộ dữ liệu cho GS1-L thì bắt buộc phải chỉnh ở trên web
Bước 2: Điền ‘Tài khoản’ và ‘Mật khẩu’ và bấm ‘Đăng nhập’

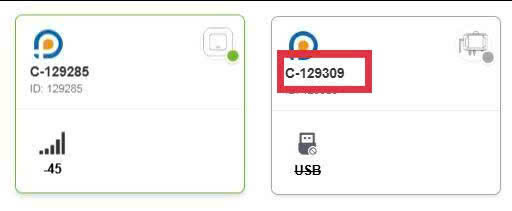

Bước 3: Trên giao diện trang chủ nhấn chọn tên thiết bị GS1-L vừa thêm trên app điện thoại
Các bước cài đặt thời gian lấy mẫu và đồng bộ dữ liệu

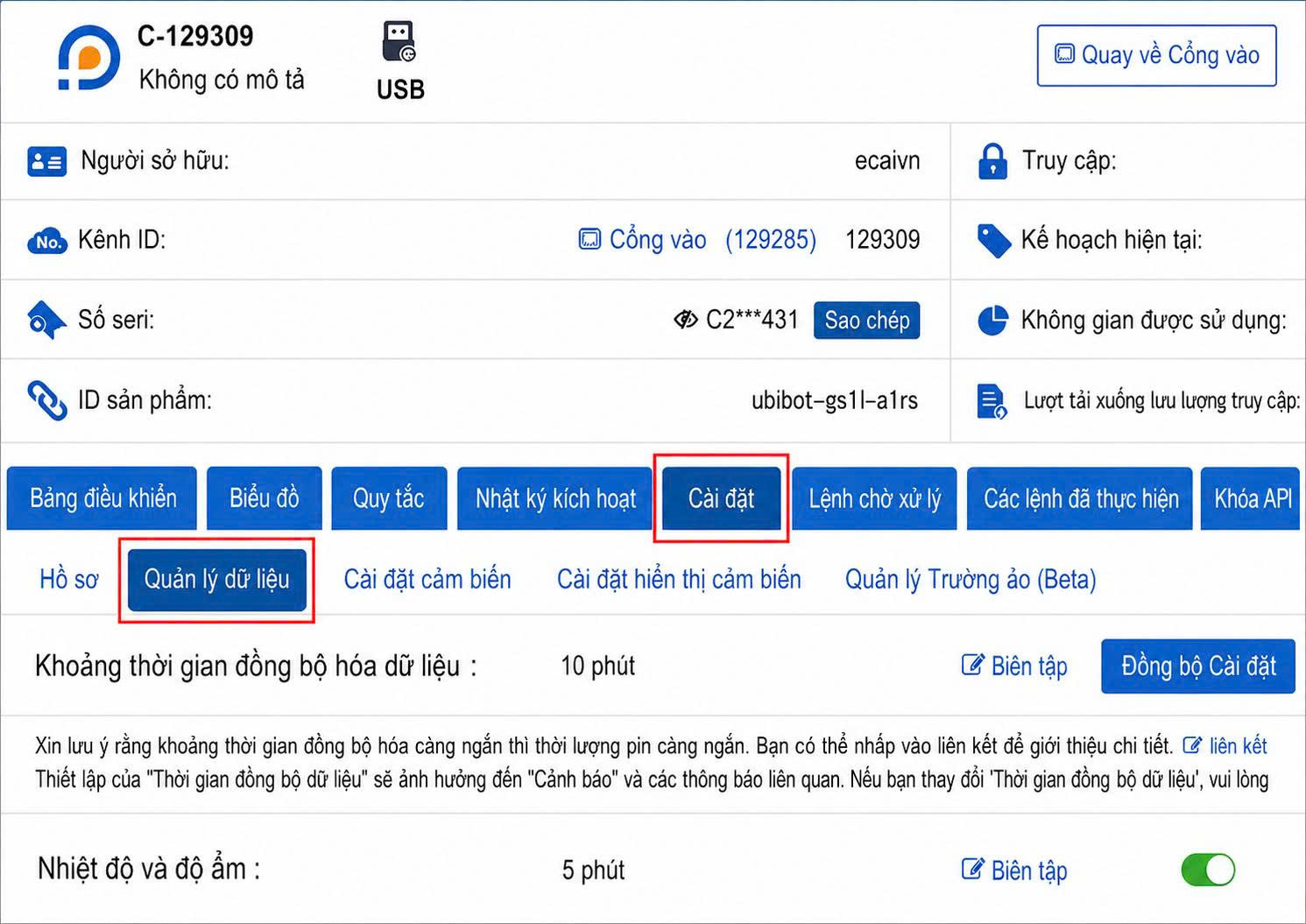

Sau khi đã vào được thiết bị rồi thì nhấn ‘Cài đặt’ và chọn ‘Quản lý dữ liệu’

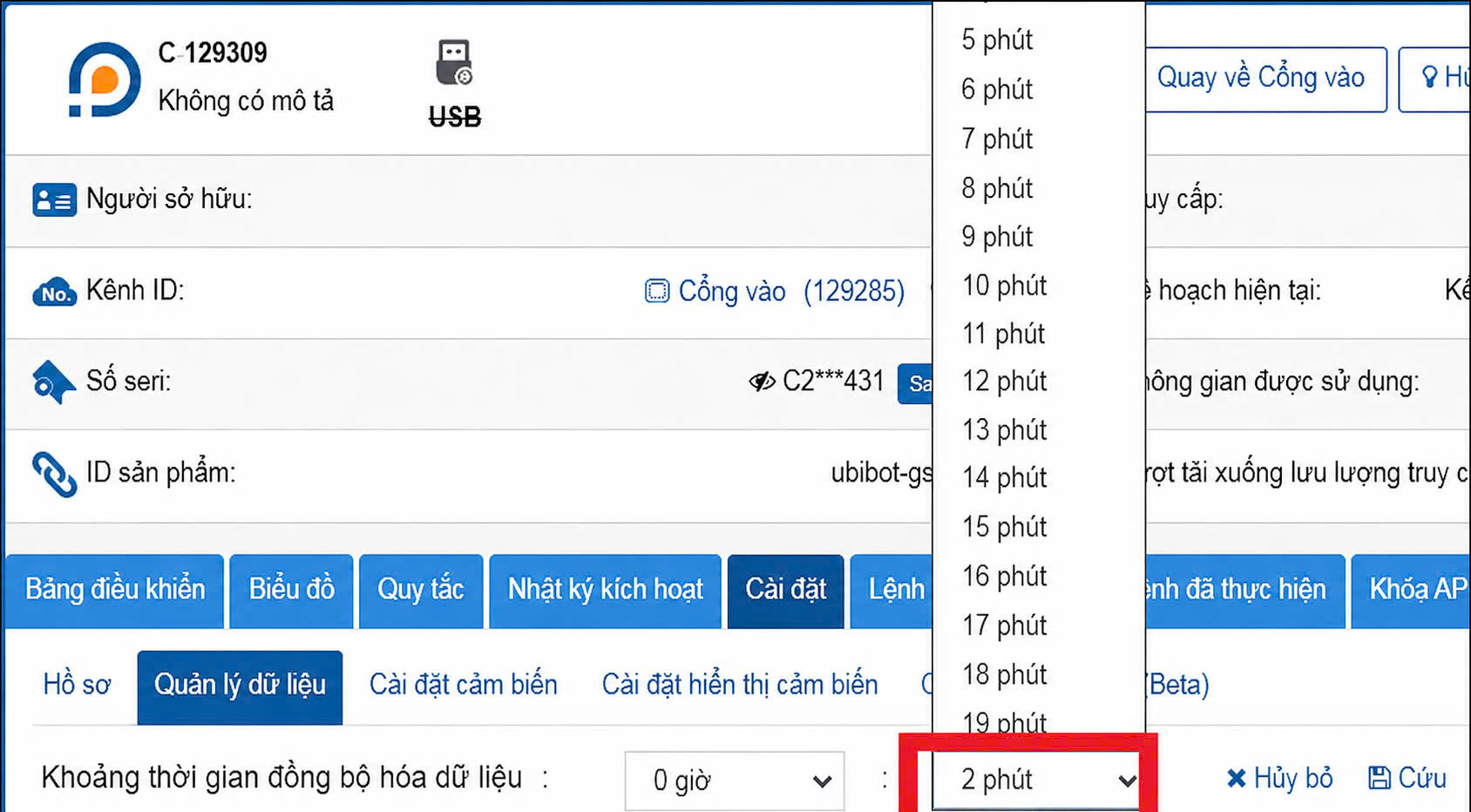

Ở dòng ‘Khoảng thời gian đồng bộ hóa dữ liệu’, nhấn ‘Biên tập’ và chọn thời gian đồng bộ mong muốn sau đó ấn ‘Lưu’ (cạnh nút Hủy bỏ)
Các bước cài đặt thời gian lấy mẫu và đồng bộ dữ liệu

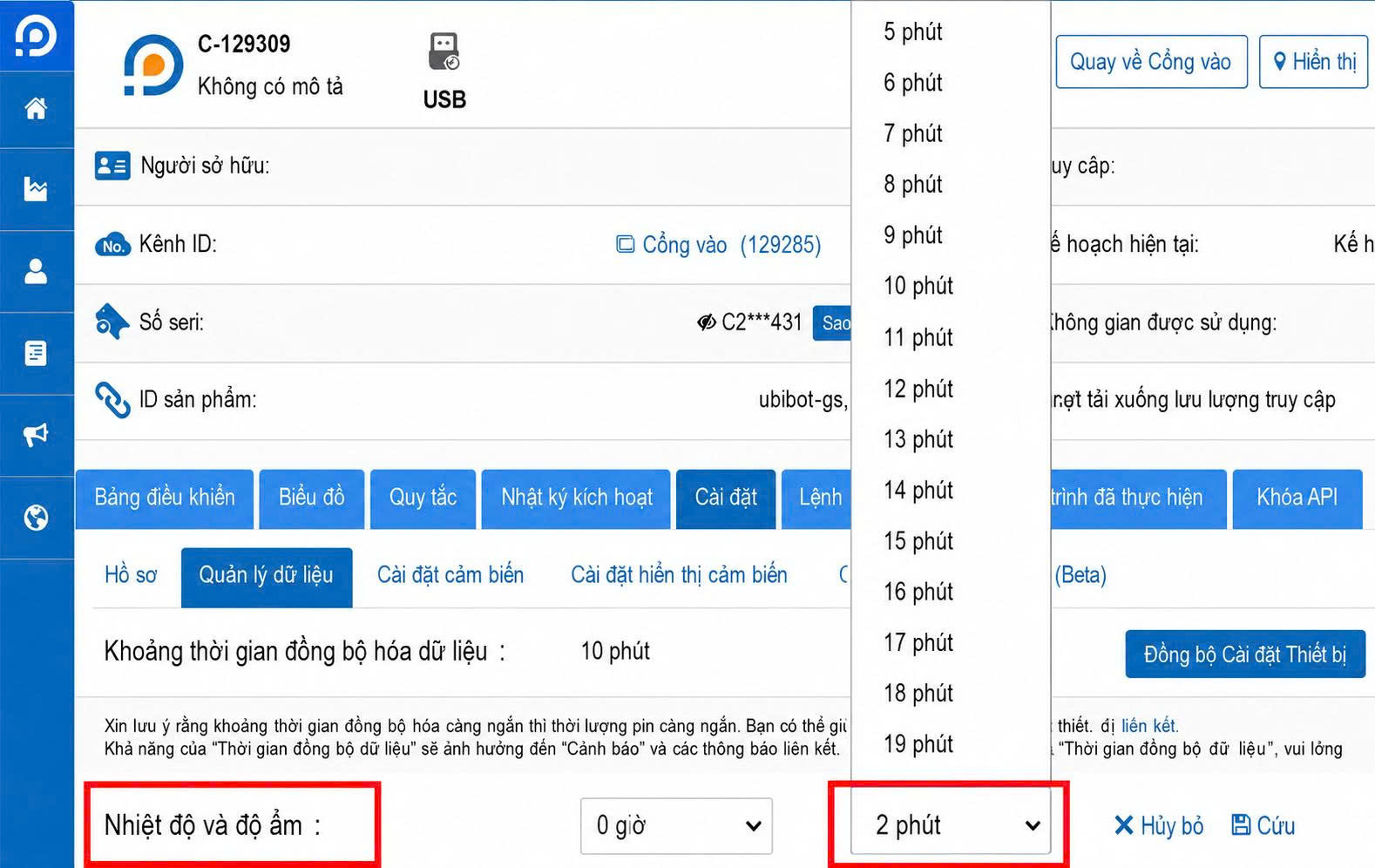

Ở dòng ‘Nhiệt độ và độ ẩm’, nhấn ‘Biên tập’ và chọn thời gian lấy mẫu mong muốn sau đó nhấn ‘Lưu’ (cạnh nút Hủy bỏ)
Lưu ý: thời gian lấy mẫu không được lớn hơn thời gian đồng bộ dữ liệu
Các bước cài đặt thời gian lấy mẫu và đồng bộ dữ liệu
Sau khi cài đặt xong thì sau khoảng 3 chu kì đồng bộ dữ liệu thiết bị sẽ trực tuyến hoặc có thể nhấn nhả nút nguồn trên thiết bị ubibot 1 lần để dữ liệu đẩy lên cloud luôn.

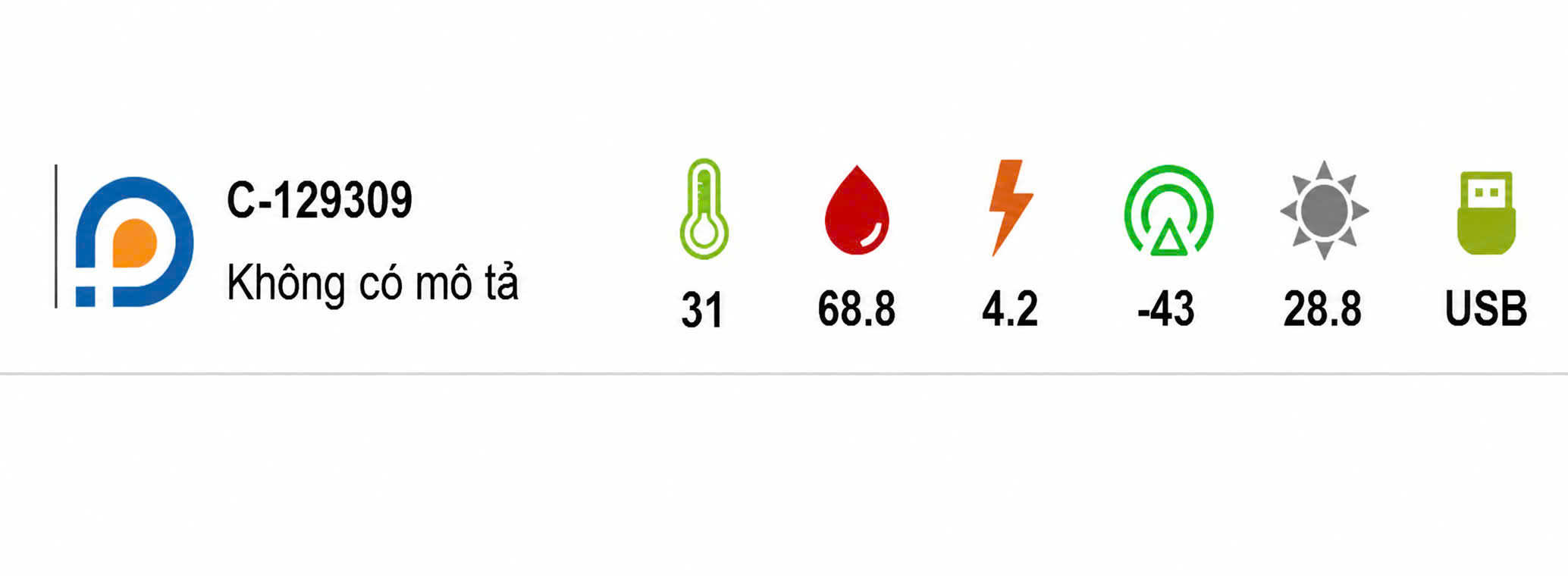

Dữ liệu đã được đồng bộ

Bài viết được thực hiện bởi Kỹ sư hệ thống Ubibot tại Việt Nam
